MÁY ĐO GPS RTK CHC IBASE: Độ Tin Cậy Cao Hiệu Suất Vượt Trội

Máy GPS RTK CHC iBase là sự kết hợp tất cả trong một, vừa có thể hoạt động linh hoạt như một máy Rover thu tín hiệu, vừa đóng vai trò là một trạm Base mạnh mẽ và ổn định. Với công suất 5W, iBase có khả năng phủ sóng trong phạm vi từ 5 đến 8 km trong điều kiện thông thường và tối đa lên đến 25 km trong môi trường lý tưởng, mà không cần dùng đến ắc quy nặng nề hay ăng-ten bên ngoài.

Các Đặc Điểm Nổi Bật Của Máy GPS RTK CHC iBase:

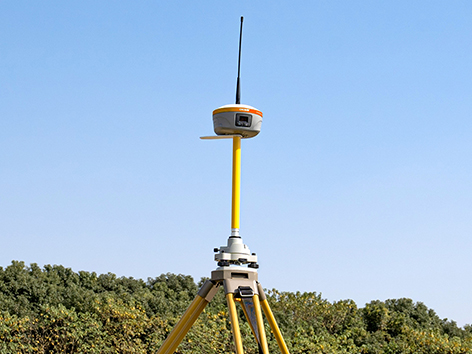

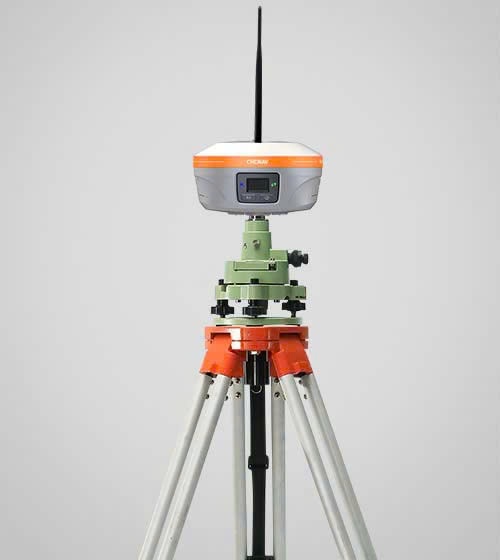

1. Thiết Kế Chuyên Dụng Cho Trạm Base:

Được thiết kế tất cả trong một, không cần nhiều phụ kiện như dây cáp, pin ngoài giúp thiết lập trở nên dễ dàng hơn, hiệu quả gấp 3 lần so với phương pháp radio truyền thống, cho cự ly làm việc của máy RTK iBase từ 5 – 8km trong điều kiện thông thường và lên đến 25 km trong điều kiện tối ưu.

2. Thời Lượng Pin Ấn Tượng:

Nhờ tiêu thụ năng lượng ít hơn 50%, giúp giảm đáng kể về nhu cầu điện năng mà không ảnh hưởng đến khả năng làm việc của máy RTK CHC iBase

Hai pin có thể tháo rời với dung lượng cao, thời gian hoạt động liên tục có thể lên đến 12 giờ.

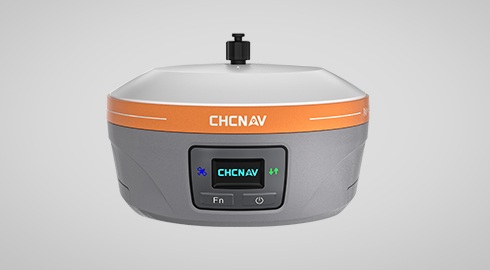

3. Máy RTK CHC iBase Hoạt Động Như Một Máy Rover:

Thu nhận đầy đủ 1408 kênh thu tín hiệu từ các hệ thống vệ tinh toàn cầu như GPS, GLONASS, Galileo, BeiDou, QZSS và SBAS giúp máy RTK CHC iBase có thể đảm nhận vai trò của một máy Rover đo đạc khi cần thiết.

4. Công Nghệ Hiện Đại Tích Hợp Trên Máy RTK iBase

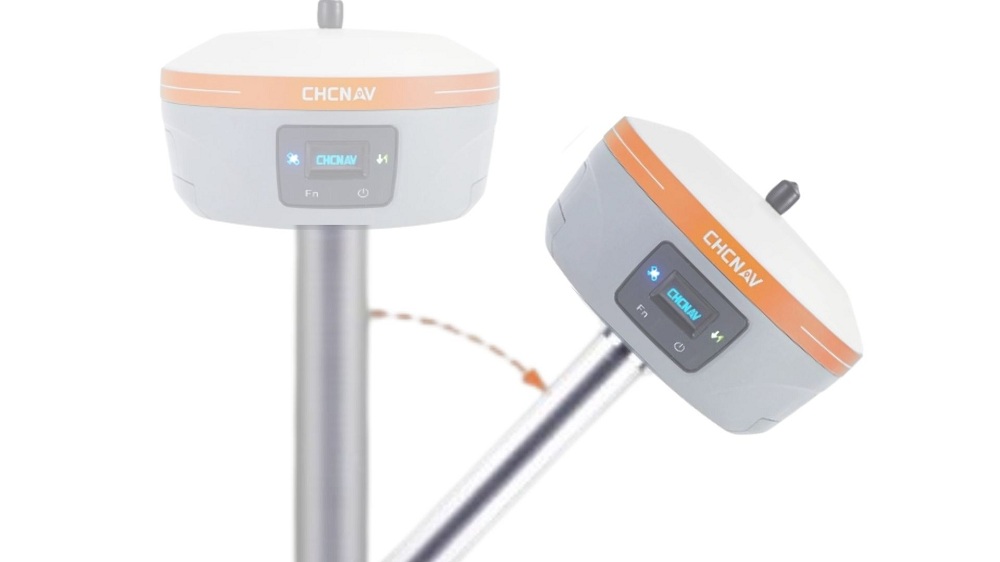

iBase được trang bị cảm biến bù nghiêng IMU tự động (Auto-IMU), cho phép người dùng đo đạc chính xác với độ nghiêng tới 60 độ. Điều này đặc biệt hữu ích khi khảo sát các điểm khó tiếp cận trực tiếp bằng sào thẳng đứng, ví dụ như góc nhà, dưới máy hiên, mốc ranh giới bị che khuất.

5. Khả Năng Chống Chịu Vượt Trội:

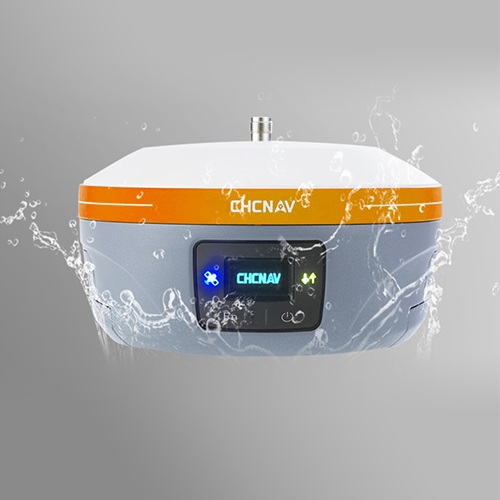

iBase được thiết kế đáp ứng tiêu chuẩn IP67 nghiêm ngặt, đảm bảo khả năng chống bụi và chống nước. Ngoài ra, cấp độ bảo vệ chống va đập IK08 giúp thiết bị bền bỉ hơn, chịu được các tác động vật lý do va chạm hoặc rơi rớt ngoài ý muốn.

Máy GPS RTK CHC iBase được thiết kế theo dạng "tất cả trong một", đáp ứng được phần lớn (khoảng 95%) nhu cầu của các kỹ sư trong các ứng dụng đo đạc. Thiết kế hiện đại này đã loại bỏ sự cần thiết của các bộ phận cồng kềnh như pin ngoài, hệ thống dây cáp phức tạp.  Hiệu suất 5W cho phép phủ sóng lên tới 25 km (trong điều kiện tối ưu), kết hợp với tính năng tự động quét và phát hiện nhiễu sóng UHF theo thời gian thực, giúp người dùng dễ dàng lựa chọn kênh tần số phù hợp nhất cho công việc.

Thông số kỹ thuật máy đo GPS RKT iBase

Các hệ thống vệ tinh
Số kênh thu	1408 kênh
GPS	L1C, A, L2P (Y), L5
Glonass	L1, L2
Galileo	E1, E5a, E5b, E6*
Beidou	B1I, B2I, B3I, B1C, B2a, B2b
SBAS	L1, L5
QZSS	L1, L2, L5, L6*
PPP	B2b-PPP
Độ chính xác GNSS
RTK	Ngang: 8 mm + 1 ppm RMS;  Dọc: 15 mm + 1 ppm RMS
PPK	Ngang: 3 mm + 1 ppm RMS Dọc: 5 mm + 1 ppm RMS
Định vị trực tiếp	Ngang: 2.5 mm + 0.5 ppm RMS Dọc: 5 mm + 0.5 ppm RMS
Định vị tuyệt đối	Ngang: 1 m RMS Dọc: 1.5 m RMS
Tần suất định vị	Lên tới 10 Hz
Thời gian fix	Khởi động nguội: < 45 s; Khởi động nóng: < 30 s; Thu hồi tín hiệu: < 2 s
Tốc độ cập nhật IMU	200 Hz, Auto - IMU
Till Angle	0 ~ 60°
Độ chính xác đo bù nghiêng	nhỏ hơn 8 mm + 0.7 mm/° nghiêng xuống 30°
Phần cứng
L x W x H	Φ 160.5 mm x 103 mm (Φ 6.32 in x 4.06 in)
Trọng lượng	1.73 kg (3.81 lb)
Hiển thị	0.96” OLED Display; 2 LED
Môi trường	Vận hành: -40°C đến +65°C (-40°F đến +149°F); Bảo quản: -40°C đến +85°C (-40°F đến +185°F)
Chống ẩm	100%
Chống ngấm	Tới độ sâu 1m
Tiêu chuẩn	IP67
Chống sốc	Từ độ cao 2m
Cảm biến nghiêng	IMU không cần hiệu chuẩn để bù nghiêng. Miễn nhiễm với nhiễu từ trường. E-Bubble
Kết nối
Modem mạng	Integrated 4G modem. LTE(FDD): B1,B2,B3,B4,B5,B7,B8,B20 DC-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8 EDGE/GPRS/GSM 850/900/1800/1900MHz
Wi-Fi	802.11 b/g/n chế độ truy cập
Bluetooth®	V 4.1
Orther (kết nối 1 chạm)	NFC
Cổng kết nối	1 x 7-pin LEMO port (nguồn điện bên ngoài, RS-232) 1 x cổng ăng ten UHF (TNC cái)
UHF radio	Tx/Rx: 410 – 470 MHz Giao thức: CHC, Transparent, TT450 Tốc độ liên kết: 9,600 bps đến 19,200 bps Phạm vi: Thông thường 5 km đến 8 km lên tới 25km với điều kiện tối ưu
Định dạng dữ liệu	RTCM 2.x, RTCM 3.x, đầu vào / đầu ra CMR HCN, HRC, RINEX 2.11, 3.02 Đầu ra NMEA 0183 NTRIP Client, NTRIP Caster
Bộ nhớ trong	8 GB
Nguồn điện
Tiêu thụ điện năng	12 W (tùy thuộc vào cài đặt của người dùng)
Dung lượng pin	2 x 7000 mAh, 7.4 V
Thời gian hoạt động	UHF thu/nhận (5W): 8h đến 12h Tĩnh: lên đến 15h
Đầu vào nguồn bên ngoài	9 V DC đến 28 V DC
