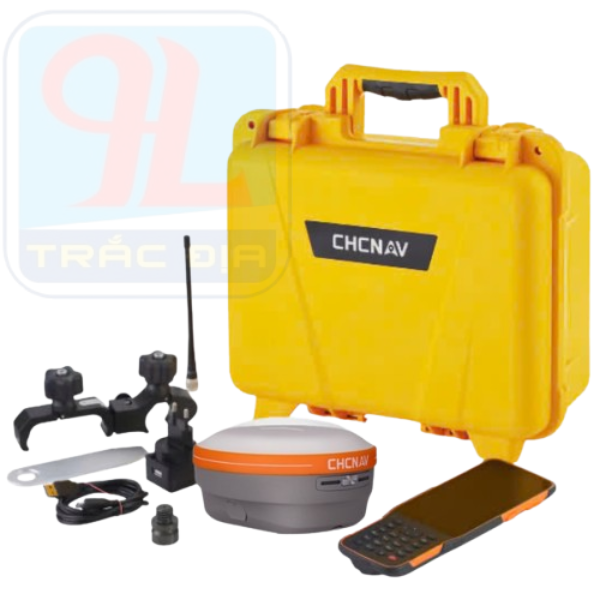

MÁY GPS RTK CHC I76 GIẢI PHÁP ĐO ĐẠC CHÍNH XÁC TIỆN LỢI

CHC Navigation, thương hiệu hàng đầu trong lĩnh vực thiết bị đo đạc và định vị GNSS vừa cho ra mắt máy GPS RTK CHC I76, là một trong những dòng máy RTK có kích thước nhỏ gọn và mạnh mẽ nhất hiện nay. CHC i76 với thiết kế “siêu nhỏ gọn, chỉ 450gr” nhưng được tích hợp nhiều “công nghệ tiên tiến và hiện đại nhất” như: Camera công nghệ AI – kết hợp tiện ích Cad, dẫn hướng trực quan, cảm biến nghiêng IMU, công nghệ chống nhiễu vượt trội….

Máy GPS RTK CHC i76 – nhiều ưu điểm nổi bật

• Máy Gps Rtk Chc i76 tích hợp 02 Camera

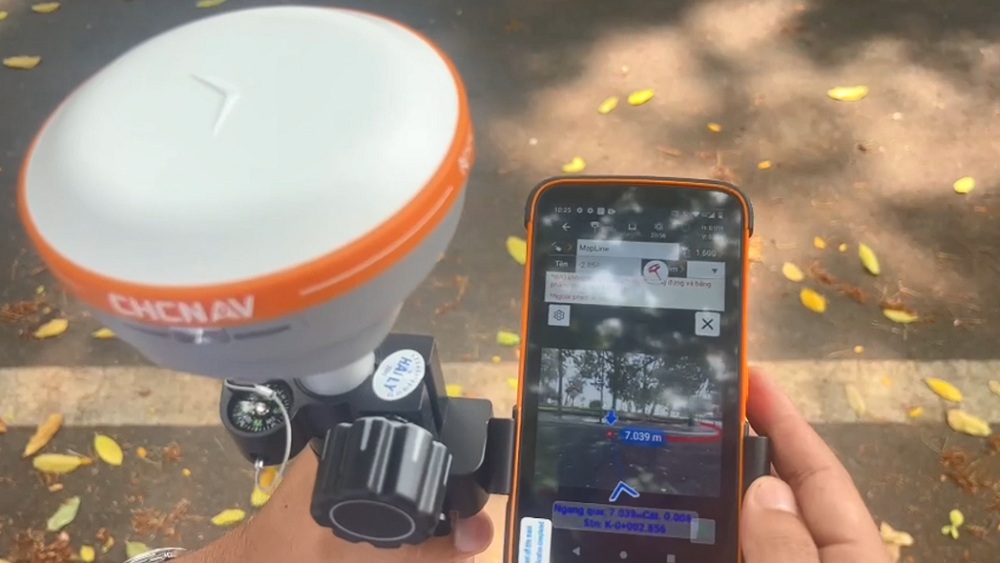

Công nghệ AI kết hợp tiện ích Cad, chức năng AR Visual Stakeout -  dẫn hướng trực quan, mô phỏng các đối tượng trên bản vẽ Cad trên màn hình Camera trong chương trình định vị điểm, giúp quá trình xác định vị trí nhanh hơn.

• 1408 kênh thu tín hiệu vệ tinh, hỗ trợ đa hệ thống vệ tinh:

CHC i76 hỗ trợ nhiều hệ thống vệ tinh khác nhau như GPS, GLONASS, BeiDou, và Galileo. Tích hợp Công nghệ iStar 2.0: Công nghệ chống nhiễu, giúp giảm nhiễu tín tầng điện ly, đảm bảo tỷ lệ fix trên 96%.

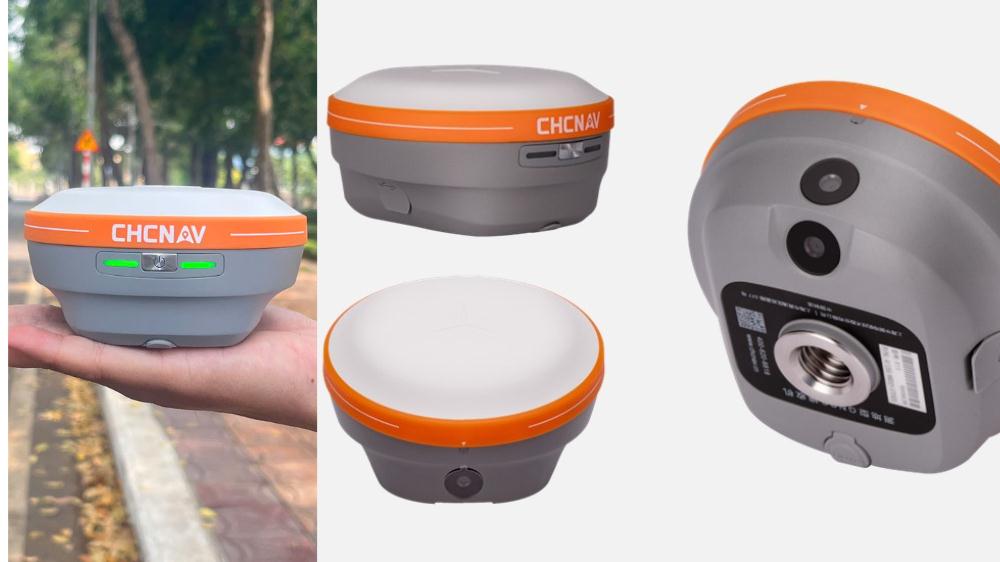

• Thiết kế siêu nhỏ gọn:

Máy RTK CHC i76 có trọng lượng rất nhẹ, nhẹ chỉ 0.45kg, kích thước chỉ nằm gọn trong lòng bàn tay, giúp người đo có thể mang vác máy đo đạc cả này mà không lo mỏi mệt.

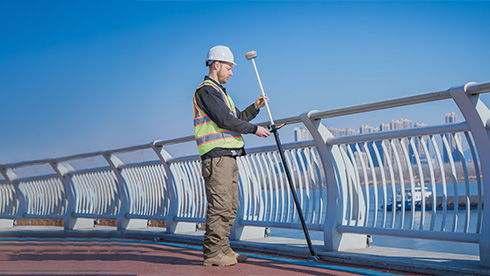

• Công nghệ Ultra-IMU thế hệ thứ 5:

Cải thiện độ chính xác lên 30%, đo chính xác ngay cả khi nghiêng 60°.

• Dung lượng pin lớn:

Cung cấp thời gian hoạt động liên tục lên đến hơn 17 giờ, đo đạc cả ngày mà không lo hết pin

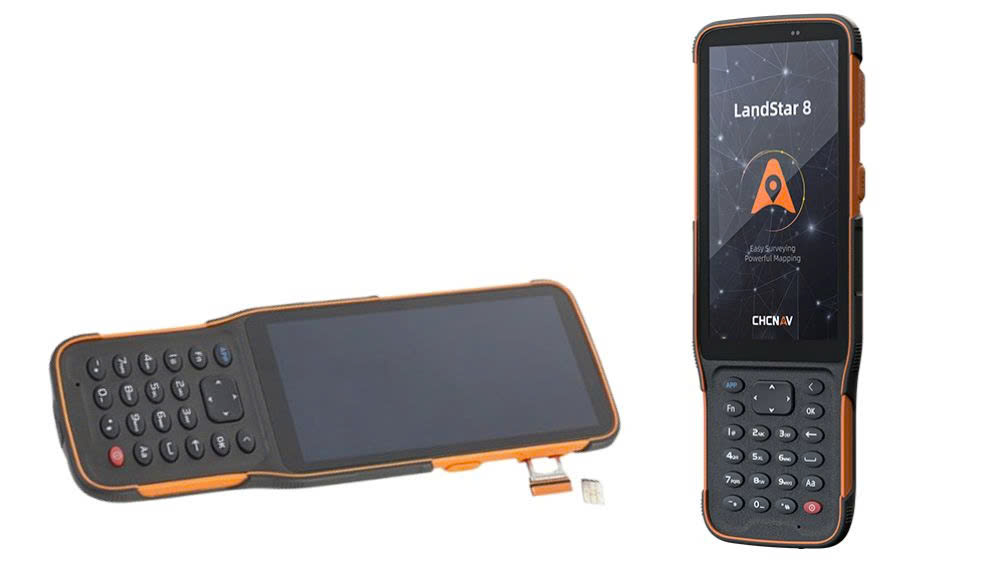

• Thiết bị điều khiển HCE 600:

Phiên bản sổ tay cao cấp với thiết kế mỏng nhẹ, RAM 3GB, ROM 32GB (hỗ trợ thẻ SD 128GB), hệ điều hành Android 10, đặc biệt với phần mềm Landstar 8 phiên bản tiếng Việt, giúp cho việc sử dụng máy trở nên dễ dàng và hiệu quả.

Máy đo RKT CHC có cấu hình mạnh mẽ và độ chính xác cao, phù hợp cho nhiều công việc đo đạc như: thành lập mốc, dẫn tọa độ VN-2000 về công trình, khảo sát cầu đường, iện trạng, khảo sát địa chính, định vị tim cọc, tim tuyến, và nhiều công việc khác.

Thông số kỹ thuật của máy GPS RTK CHC i76

Các hệ thống vệ tinh
Số kênh thu	1408 kênh
GPS	L1C/A, L2C, L2P(Y), L5
Glonass	L1, L2, L3*
Galileo	E1, E5a, E5b, E6*
Beidou	B1I, B2I, B3I, B1C, B2a, B2b
SBAS	L1, L5*
QZSS	L1C/A, L1C, L2C, L5
NavIC/ IRNSS	L5
Độ chính xác GNSS
(RTK)	Ngang: 8 mm + 1 ppm RMS;  Dọc: 15 mm + 1 ppm RMS
(PPK)	Ngang: 3 mm + 1 ppm RMS Dọc: 5 mm + 1 ppm RMS
Đo tĩnh	Ngang: 2.5 mm + 0.1 ppm RMS Dọc: 3.5 mm + 0.4 ppm RMS
Đo tĩnh nhanh	Ngang: 2.5 mm + 1 ppm RMS Dọc: 5 mm + 0.5 ppm RMS
Định vị trực tiếp	Ngang: 0.4 m RMS Dọc: 0.8 m RMS
Định vị tuyệt đối	Ngang: 1.5 m RMS Dọc: 2.5 m RMS
Visual stakeout	H :8 mm + 1 ppm RMS V: 15 mm + 1 ppm RMS
Tần suất định vị (3)	1Hz, 5Hz, 10Hz, 20Hz
Thời gian fix (4)	Khởi động nguội: < 45 s; Khởi động nóng: < 10 s; Thu hồi tín hiệu: < 1 s
Tốc độ cập nhật IMU	200 Hz
Giới hạn bù nghiêng	0 ~ 60°
Độ chính xác đo bù nghiêng	Nhỏ hơn 8 mm + 0.7 mm/°
Camera
Điểm ảnh cảm biến	Camera kép, mỗi camera 2Mp
Tầm nhìn	95° ± 3°
Tốc độ khung video	30 fps
Khẩu độ	F2.4
(L x W x H)	Φ106 mm x 55.6 mm (Φ 4.17 in × 2.1 in)
Trọng lượng	450 g
Hiển thị	2 LED đồng bộ và 1 nút bấm
Môi trường
Nhiệt độ	Vận hành: -40°C to +65°C (-40°F đến +149°F); Bảo quản: -40°C to +85°C (-40°F đến +185°F)
Chống ẩm	100%
Tiêu chuẩn chống bụi bẩn	IP67
Chống sốc	Từ độ cao 2m
Cảm biến nghiêng	IMU không cần hiệu chuẩn để bù nghiêng. Miễn nhiễm với nhiễu từ tính
Kết nối
Wi-Fi	Wi-Fi 2.4G 802.11 b/g/n Wi-Fi 5G 802.11ac
Bluetooth®	V 4.2
Orther (kết nối 1 chạm)	NFC
Cổng kết nối	1 x cổng USB Type-C (nguồn điện ngoài, tải dữ liệu, cập nhật chương trình cơ sở) 1 x cổng ăng ten UHF (TNC cái)
UHF radio	Chỉ thu, không phát: 410 – 470 MHz Giao thức: CHC, Transparent, TT450 Tốc độ liên kết: 9,600 bps to 19,200 bps
Định dạng dữ liệu	RTCM 2.x, RTCM 3.x, đầu vào / đầu ra CMR HCN, HRC, RINEX 2.11, 3.02 Đầu ra NMEA 0183 NTRIP Client, NTRIP Caster
Bộ nhớ trong	8 GB
Điện
Thời gian sạc pin	4.5h
Thời gian hoạt động	RTK Rover: > 17 giờ Visual Stakeout: > 10h
