TRÚT SỐ LIỆU TỪ MÁY TOÀN ĐẠC QUA MAY TÍNH
Bước 1: Click vào icons của chương trình LEICA Geo Office Tools
Tải LEICA GEO OFFICE 8.4 tại đây
Tải LEICA GEO OFFICE 6.0 tại đây
Tải driver cáp trút USB tại đây
Tải GSI Convert tại đây
Sau đó màn hình sẽ xuất hiện giao diện chính của hộp thoại

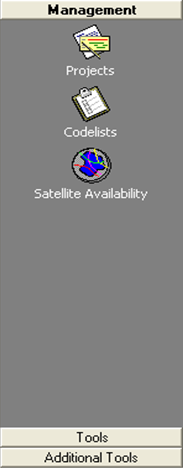

Bước 2: Click vào Tools
Bước 3: Chọn lệnh Data Exchange maneger
Bước 4: Bên tay phải xuất hiện 2 phần Contents
Click Chuột phải vào mục Serial Ports, chọn Settings
Bước 5: Xuất hiện cửa sổ hộp thoại cài đặt, chọn General
Dòng PC/ CF-Card chọn TPS1100/DNA
Sau khi chon lệnh bên Genreal xong, chuyển sang mục COM Settings
Tại mục Port sẽ có 2 cổng cho ta lựa chọn, chọn cổng theo máy rồi bấm Ok
Bước 7: Click Serial Ports.
Bên dưới sẽ xuất hiện 2 cổng kết nối, bạn Settings cổng nào thì ta chọn cổng đó
Sau khi chọn đúng cổng kết nối (COM5) lúc này máy toàn đạc sẽ khởi động và màn hình máy tính sẽ hiện ra phần tên máy sau cổng kết nối.

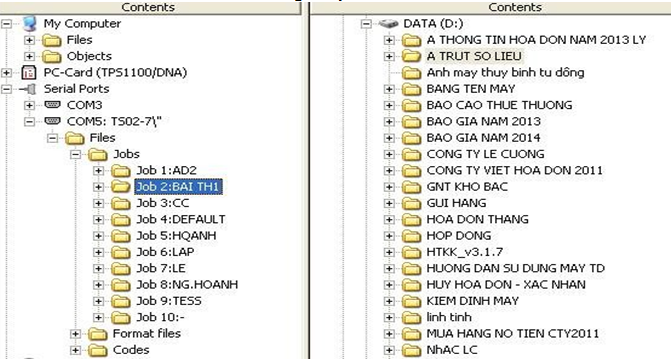

Bước 8: Bên dưới cổng kết nối sẽ xuất hiện thư mục Files
Chọn tiếp Jobs sẽ hiện ra các Files ta đã đo và đặt tên

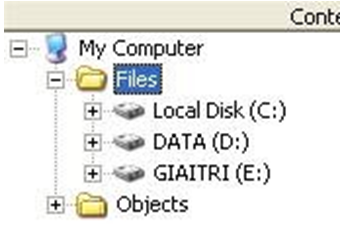

Bước 9: Màn hình hiển thị gồm 2 phần Contents, Bên khung cửa sổ bên Phải ta chọn ổ để lưu File trút từ máy tính qua
Ở đây ta chọn File BÀI THI ta Lưu trong máy tính ta để ở vụ trí File A TRÚT SỐ LIỆU
Bước10: Sau khi dán máy sẽ yêu cầu ta chọn đuôi của File cần lưu chọn Start
