Cài đặt trạm máy và định hướng cho các chương trình đo –Surveying:

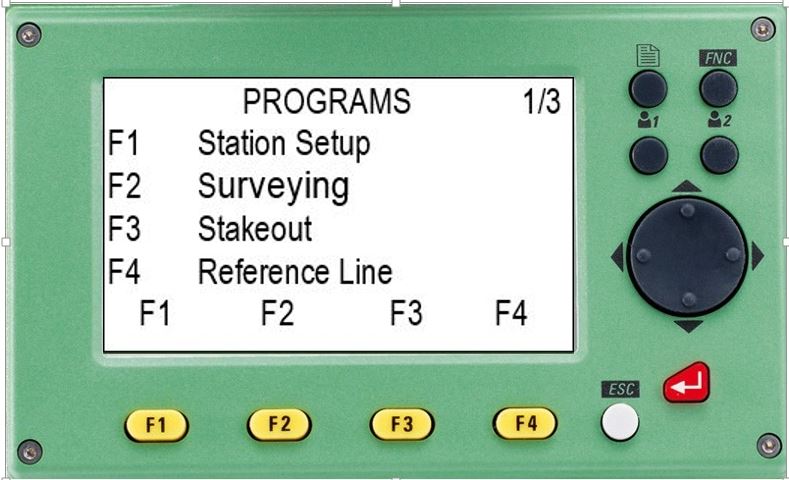

- Từ [MAIN MENU] chọn [PROG] / [ENTER] / F2 [SURVEYING
- Bạn phải khai báo JOB, khai báo trạm – định hướng và bắt đầu đo.
2.1 Tạo file JOB mới: nhấn F1 [SET JOB]
Nhấn F1 [NEW] để đặt tên Job mới / Nhấn [INPUT] để nhập tên / [ENTER] / OK]
2.2 Khai báo trạm máy:

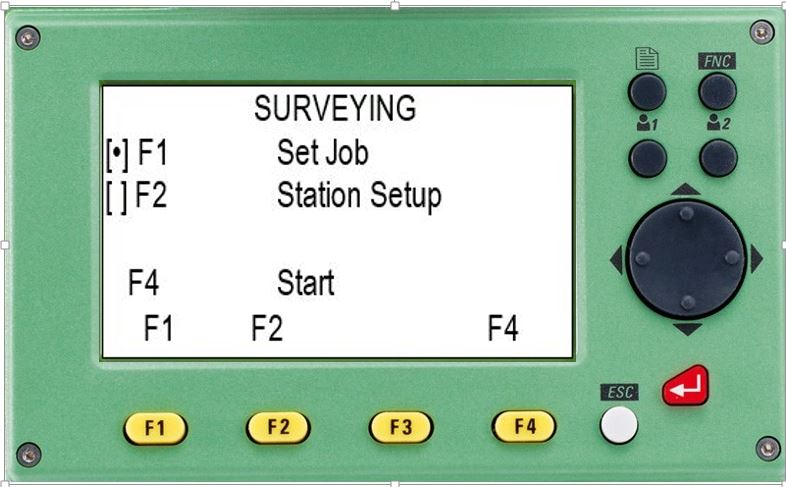

Sau khi Enter để hoàn thành việc tạo file công việc màn hình sẽ trở về màn hình SURVEYING.

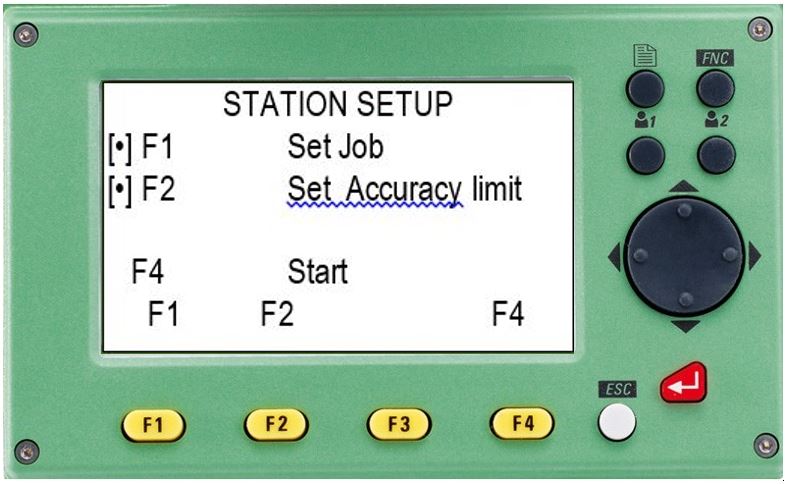

Nhấn F2 [STATION SETUP]. Lúc này bạn có thể bỏ qua F1 [SET JOB] nếu đã làm ở trên, nếu chưa khai báo thì bạn làm lại. Sau đó nhấn F2 [SET ACCURACY LIMIT].

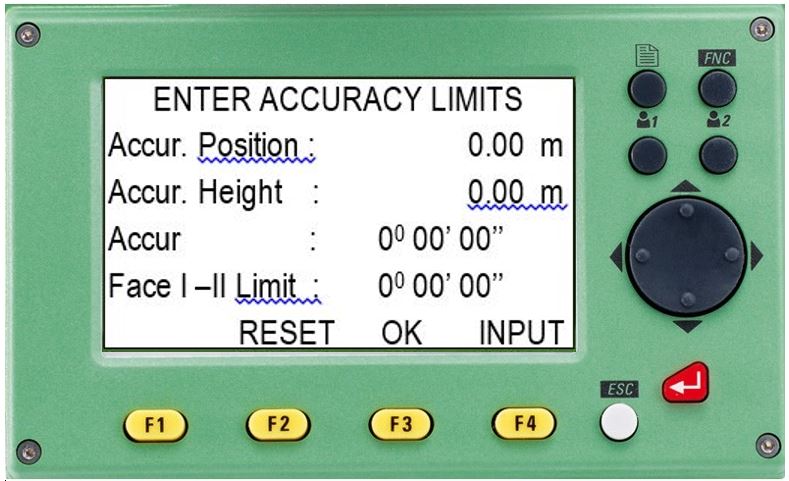

Accur . Position: Nhập giá trị sai số vị trí điểm
Accur . Hz Nhập giá trị sai số góc Hz
Face I-II Limit: Nhập sai số giữa bàn độ trái và bàn độ phải (2C)
Bạn có thể chon [ RESET ] để máy cài sai số tự động. Hoặc có thể tự nhập giá trị sai số vào từ phím [INPUT] / mỗi lần nhập xong nhấn [ENTER], nếu giá trị bạn nhập bằng 0 thì có nghĩa là kết quả sẽ đúng tuyệt đối. Nhập xong nhấp [OK] Hoàn thành khai báo công việc.
2.3 Nhấn F4 [START] để bắt đầu khai báo điểm định hướng: (phần khai báo bạn có thể làm trong 3 cách a, b, c).
Dòng Method: chọn Ori.With coord khai báo điểm định hướng bằng tọa độ
Hoặc Method: chọn Ori.With Angle khai báo điểm định hướng bằng góc
Hoặc Method: chọn Resection khai báo điểm định hướng bằng cách giao hội
a. Định hướng bằng góc :Ori. With angle:
Bài Toán 1:

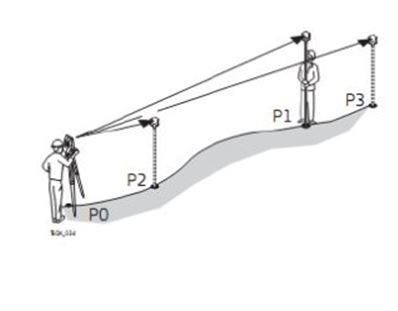

Đã biết: Trên hình vễ ta có hai mốc Po ( 0;0;0) và P1
Đã biết phương vị PoP1 là 30o20’30”
Yêu cầu :Đo hiện trạng các điểm P2, P3
Thao tác như sau:
- Từ [MAIN MENU] chọn [PROG] / [ENTER]
→ F2 [SURVEYING]
→ F2 Station Setup
→ F1 Set Job:

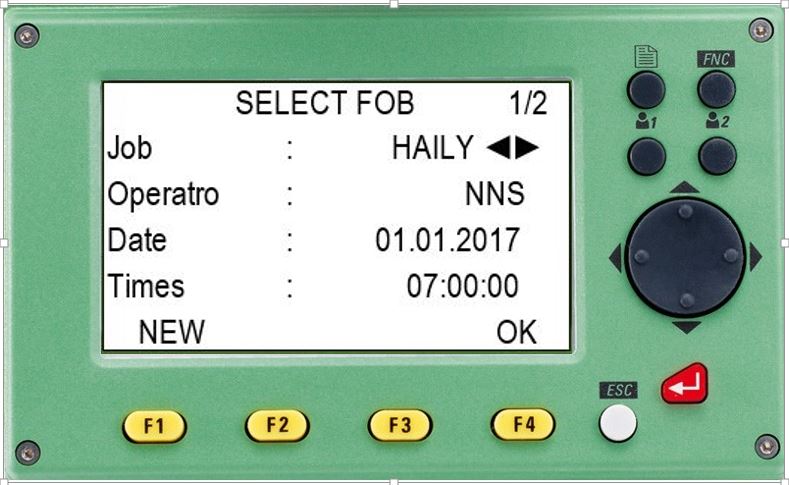

+ Di chuyển qua trái phải để chọn Job ( File công việc) hoặc F1[NEW] đặt tên file công việc mới
[OK] máy sễ trở về màn hình H2 → F2 ( Se Accuracy Limit) cài đặt độ chính xác đo
Thường ta để các thông số về o cho dễ theo dõi.
[OK] máy sễ quay về màn hình Station Setup → F1 [START].
- Dòng method: chọn Ori. With Angle ( Với góc)
- Dòng station: nhấn [INPUT] để nhập tên trạm máy (ở đây trạm máy là Po) OK
+ Nếu Po có sẵn trong File bạn đang đo thì Po sẽ hiển thị lên màn hình

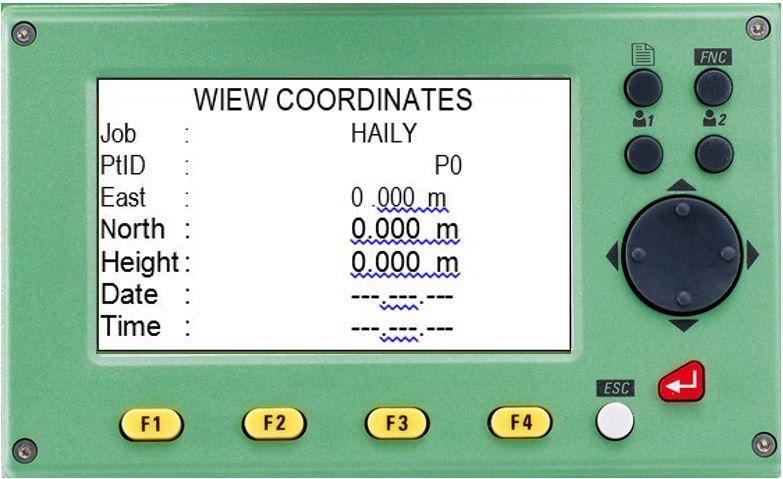

+ F2[VIEW] để xem tọa độ điểm như OK.

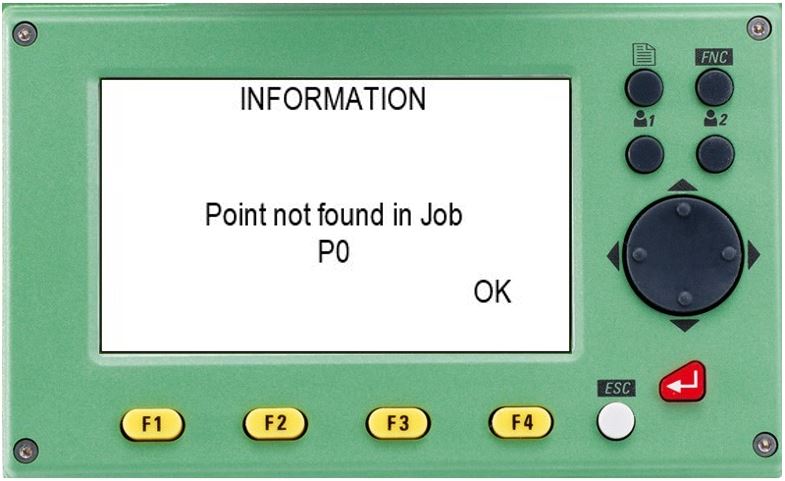

+ Nếu Po không có sẵn trong File bạn đang đo thì màn hình sể báo như hình:

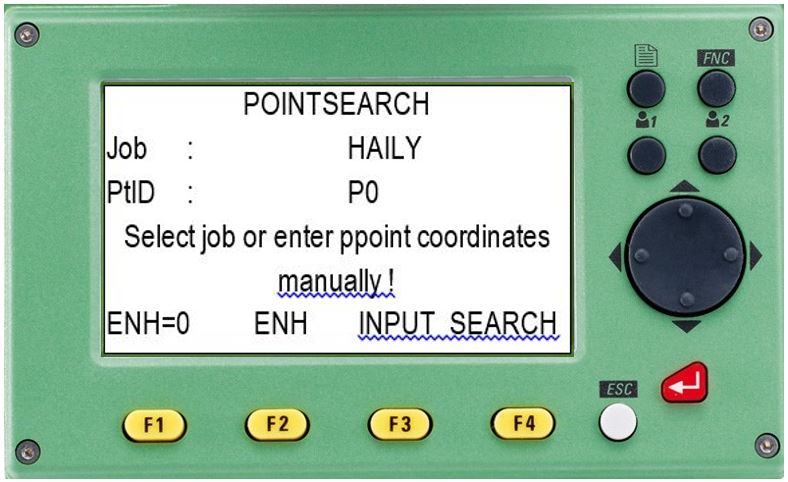

Nhấn OK được màn hình sau:
Nhấn F1 ENH=0 thì tọa độ (x, y, z) sẽ được giả định là (0, 0, 0)

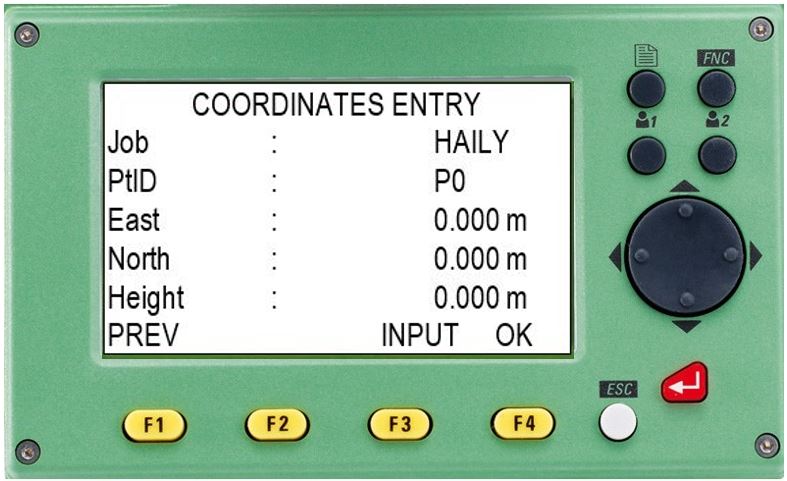

Hoặc nhấn F2[ENH]để nhập tọa độ / [INPUT] mỗi lần nhập tọa độ xong [ENTER] /
Hoàn thành [OK].
→ Dòng hi: nhấn [INPUT] để nhập chiều cao máy / [ENTER]
→ F2 [OK] đi vào khai báo định hướng. Máy sẽ về màn hình
Tại dòng PtID, ta nhập tên điểm định hướng là P1.
Tại dòng hr ta nhập vào chiều cao của gương.

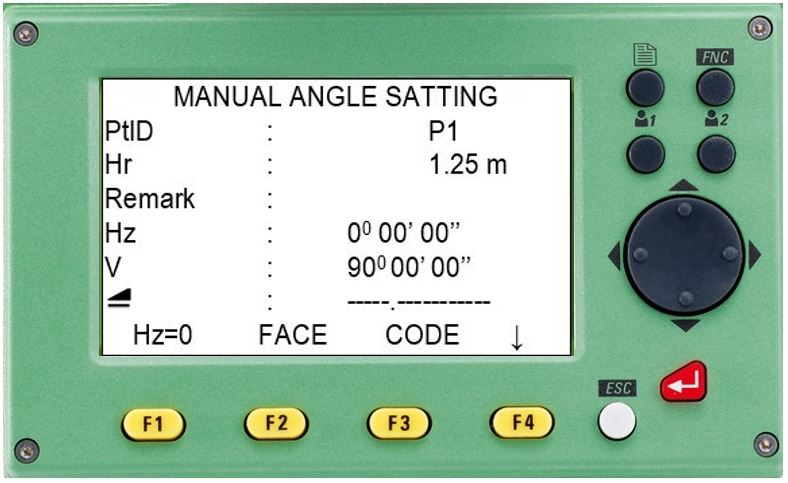

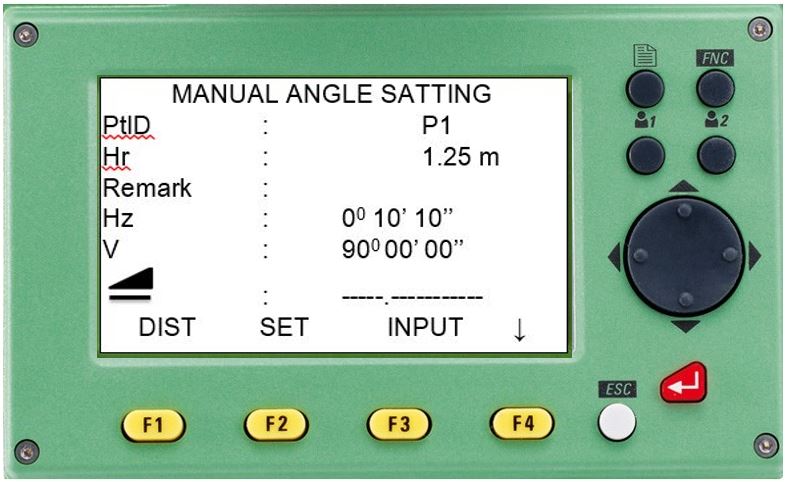

Nhấn F4 để thay đổi lệnh trên màn hình để tìm và nhấn F1[Hz=0] nếu cài đặt góc định hướng = 0, hoặc nhấn [INPUT] để tự nhập giá trị góc (như hình dưới).

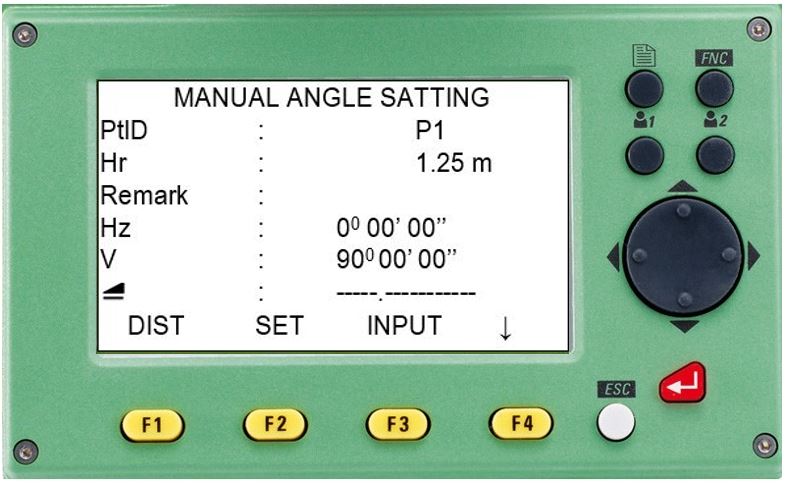

Nhập góc xong ta chọn F4(2 lần) để về màn hình ban đầu.
→ F1(DIST) → F2 [SET] để thiết lập định hướng
Ta đã định hướng cho máy xong máy sẽ trở về màn hình SURVEYING.
Ta chọn F4( START) để bắt đầu quá trình đo.
Tại đây ta có thể vào dòng
PtID: Đặt lại tên điểm (máy sẽ tự động thay đổi tên điểm theo cấp số tăng dần)
hr: thay đổi chiều cao gương.
Remark: Ghi chú cho điểm đo
PAGE (phím hinh quyển vở) để xem các trang kết quả đo
